COB小间距显示屏-TFB1.26
发布时间:2018-09-15 作者: 来源: 阅读次数:
COB(Chip-on-board),即电路板上封装RGB芯片,它是基于固晶的平面技术加准确的点胶技术而研制出来的一种全彩LED新工艺,将PCB板先贴片IC,然后在基底表面固定安放晶片,随后用丝焊的方法在晶片和基底之间建立起电气连接,并在检测合格后点胶固封,成为一块LED全彩模组,通过该特色工艺过程生产的COB产品较之传统的SMD模块及点阵模块具有明显优势。
产品优势
稳定性好:选用优质原材料,晶片选用大尺寸的晶片,每批次晶片波长为1.25mm段,焊线为纯金线,所欲焊盘都是沉金工艺。
工艺稳定性好
传统工艺等需要回流焊,刷锡膏温度达到240℃时,环氧树脂失重率达到80%,容易造成胶水与灯杯撕裂,而COB灯无回流焊,从而提高了稳定性.而且刷锡膏不能通过ROHS认证.
散热好,光衰小
COB点胶晶片是直接固定在PCB板上的,因此散热面积大,以致晶片结温不易上升致使光衰较好,产品品质较为稳定;而传统晶片是固定在碗杯里,不是跟PCB板直接接触,以至散热面积较小,直接导致其散热性能较差,因此会导致晶片结温上升,致使光衰较大。
高刷新率:COB采用FPGA扫描技术,P2扫描在2000HZ以上 P2.5-COB扫描在3000HZ以上。
发光角度大
配光曲线优
COB耐用性更好:防撞击、防水防潮、防尘、防油污、防氧化、防静电。
节能性好
* 免责声明:本站产品外观、型号、参数仅供参考,具体请以实际产品销售为准。
应用范围
监控中心
公路、铁路、军队、金融、学校、能源、航空航天等
调度中心
铁路、电力、水利等
会议中心
会议室、会议中心、网络视频会议等
广电中心
电视台、演播室、舞台背景等
规格表 | |||
模组 | |||
像素点间距 | 1.26mm | ||
像素结构 | COB 3 in 1 | ||
模组分辨率 | 240W*270H | ||
模组尺寸 | 304*342mm | ||
亮度 | 50-600cd/㎡无级调节 | ||
色温 | 3200-9300K可调 | ||
驱动方式 | 恒流驱动 | ||
水平/垂直视角 | ≥170� | ||
发光点中心距偏差 | ≤1% | ||
箱体单元 | |||
箱体尺寸 | 608*342mm | ||
箱体重量(单电源、单系统) | 35Kg/㎡ | ||
箱体分辨率(W*H) | 480*270 | ||
像素密度(点/㎡) | 623268 | ||
灰度 | 16bit | ||
刷新率 | 1920~3840Hz | ||
单点亮度校正 | 有 | ||
单点颜色校正 | 有 | ||
亮度色度校正存储 | 数据存在模组上 | ||
亮度均匀性 | ≥97% | ||
色度均匀性 | 0.003Cx,Cy之内 | ||
模组拼缝 | ≤0.05mm | ||
对比度 | ≥10000:1 | ||
箱体材料 | 压铸铝 | ||
工作温度 | -10℃~ 40℃ | ||
工作湿度 | 10%~85%RH | ||
供电要求 | 110/240V/AC(50-60Hz) |

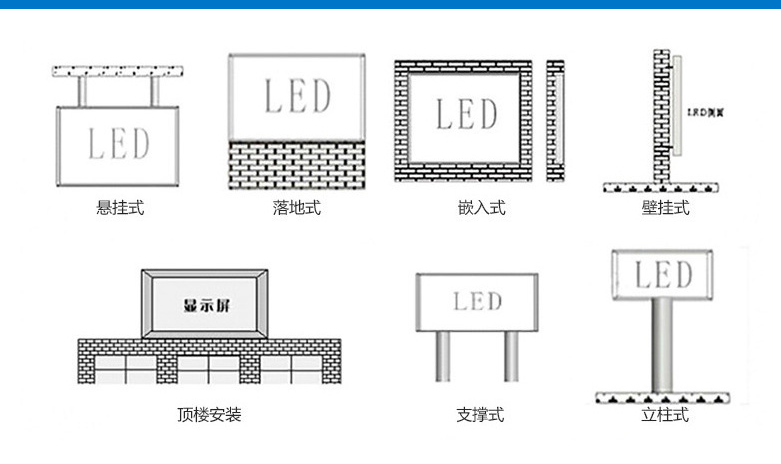

COB小间距显示屏拼接方式:
